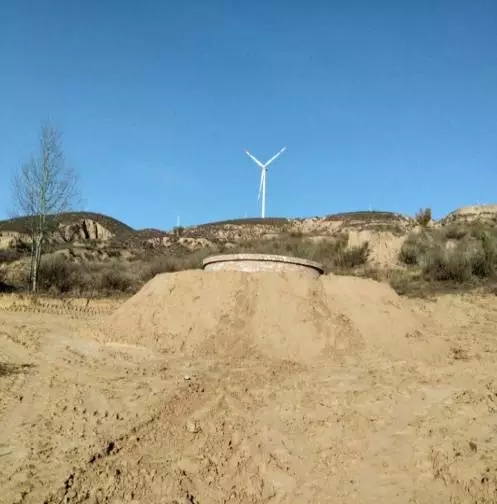

陜西省榆林市靖邊縣有一個小鎮—小河鎮，此處地處黃土高原腹地向來飲水比較困難，這其中又以楊條村最為艱苦。據資料顯示該地峰值日照時間約為4.6小時，陽光充足，適合太陽能光伏揚水應用。最近松洋電氣為靖邊縣小河鎮的楊條村提供了光伏恒壓供水系統，隨著第一股清泉噴涌而出，困擾了半個多世紀的飲水問題得到了徹底解決。
系統原理介紹
整個光伏恒壓供水系統主要采用太陽能組件、太陽能水泵控制器和交流水泵三大部分組成。
太陽能陣列由多塊組件串并聯而成，吸收日照輻射能量，將其轉換為電能，為整個系統提供動力電源。松洋電氣自主研發的太陽能水泵控制器—PDS23，對系統的運行實施控制與調節，將太陽能電池陣列輸出的直流電去驅動水泵，并根據日照強度的變化實時地調節輸出頻率，實現最大功率點追蹤（MPPT），效率可達99%，最大限度地利用太陽能。PDS23還內置防抽干保護、電機過載等保護功能。
配置概況
根據靖邊縣楊條村民日常用水情況，該光伏恒壓供水系統主要采用了5.5KW（揚程150米，流量6m3/h）的深井泵；11KW的太陽能水泵控制器PDS23-4T011；34塊280Wp的太陽能組件（17串2并，共9520Wp）組成。除外，系統還增加輸出電抗器和浮球開關。由于水泵到控制器的距離較長，增加輸出電抗器可以有效抑制控制器的IGBT模塊開關時產生的瞬間高壓，降低電機的噪音，降低渦流損耗，保護控制器內部的功率開關器件。增加浮球開關，可以根據蓄水池的蓄水情況，自動啟?？刂破?。
系統優點
榆林市靖邊縣楊條村的光伏恒壓供水系統，采用浮球開關控制，全自動運行，無須人工值守。系統由組件，光伏揚水控制器和水泵直接構成，省卻掉了蓄電池之類的儲能裝置，以儲水代替儲電，直接驅動水泵抽水，解決了偏遠地區用水問題。太陽能水泵控制器內置過壓、過載、過熱、過流和干轉等保護功能，可靠性高，同時大幅度地降低了建設和維護的成本。
